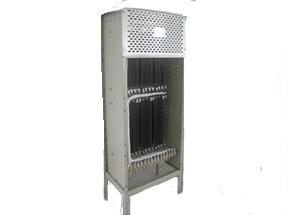

不锈钢电阻柜

产品详情

产品描述（Product Profile）

TSRU系列产品是由大功率不锈钢电阻片组合而成的电阻柜，适用于大功率，大电流的制动设备、试验测试设备、电梯、起重等变频器的能耗制动中。

The RBRU series is resistor cabinet that is made up of high-power stainless steel resistor plates (resistor bank) ,and can be applied to power loss braking circuits for inverters of braking equipment, testing equipment, elevator and crane with large rated power and operating current.

根据您的需求，我们可以做到客户快速订制变频器制动电阻，也可以让我们为您提供专业设计。

产品特点（Product Features）

1. 额定功率范围：20KW～200KW

2. 工作电压范围：<1500V

3. 额定阻值范围：0.1Ω～150Ω

4. 耐电压：AC3500V 50Hz 5S

5. 防护等级：IP00/IP23

6. 载流体材料：不锈钢

7. 温漂范围：≤1400ppm/℃

8. 振动：0.5g

9. 优势：大功率

10. 劣势：不能做大阻值、温漂大

11. 用于电梯、起重大功率制动回路，模拟负载测试

1. Power Range：20KW～200KW

2. Voltage Range：<1500V

3. Resistance Range：0.1Ω～150Ω

4. Dielectric Strength：AC3500V 50Hz 5S

5. Ingress Protection：IP00/IP23

6. Element Material：stainless steel

7. Temperature Coefficient：≤1400ppm/℃

8. Vibration：0.5g

9. Advantage：High-power

10. Disadvantage：Less Resistance、High Temperature Coefficient

11. For Crane, elevator, loading test

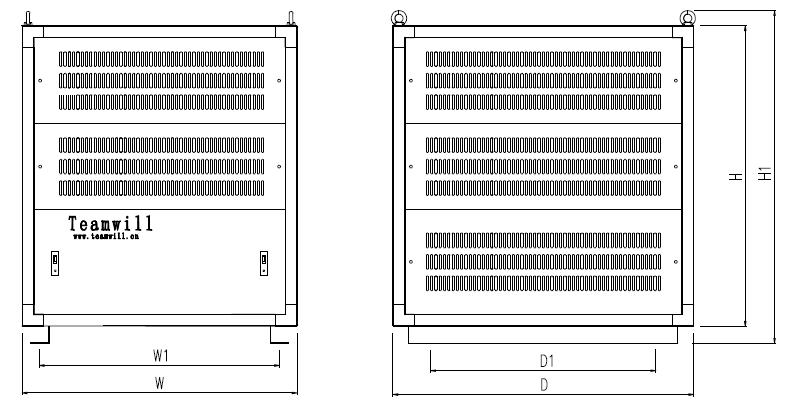

产品尺寸图（Product Size）

尺寸图

█ 产品尺寸表（Product Size）

额定功率(kw) Rated Power	箱体尺寸 Boxing Dimensions				安装尺寸 Mounting Dimensions			接线端子 Terminal	阻值范围 Resistance range(Ω)
	宽W(mm)	深D(mm)	高H(mm)		宽W1(mm)	深D1(mm)	孔径(mm)
	宽W(mm)	深D(mm)	H1(mm)	H(mm)	宽W1(mm)	深D1(mm)	孔径(mm)
30	700	800	900	985	615	600	Φ13	Φ9	0.1～150Ω
40	700	800	900	985	615	600	Φ13	Φ9	0.1～200Ω
50	700	800	1200	1285	615	600	Φ13	Φ9	0.1～250Ω
60	700	800	1200	1285	615	600	Φ13	Φ9	0.1～300Ω
70	700	800	1500	1585	615	600	Φ13	Φ9	0.1～350Ω
80	700	800	1500	1585	615	600	Φ13	Φ9	0.1～400Ω
90	700	800	1800	1885	615	600	Φ13	Φ9	0.1～450Ω
100	700	800	1800	1885	615	600	Φ13	Φ9	0.1～500Ω
200	1400	800	1800	1885	1315	600	Φ13	Φ9	0.1～1000Ω
