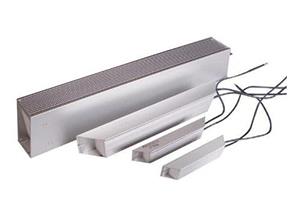

一:梯形铝壳电阻产品特性如下：

　　1.电阻芯采用耐高温陶瓷扁管，基础陶瓷尺寸根据外壳尺寸确定。

　　2.电阻丝采用优质电热合金丝均匀缠绕，根据电阻值确定合金丝品牌和型号。

　　3.密封材料:两端用水砂树脂浆(电子绝缘材料)密封。当水泥半干时，将铝板压紧密封，使铝板与水泥融为一体，防止漏砂。

　　4.外壳:采用优质工业6063铝制造。铝壳阳极氧化雾银，也可根据客户要求喷砂或拉丝。

　　5.引线采用UL AWM3122白色纺织硅橡胶高温线(常规耐温200度，Z高耐温250度)，接线标准如下:

　　二、关于梯形铝壳电阻接线图

　　1)、150W至600W(含)、额定电流8A(含)以下配1.3m2白色编织硅橡胶高温线(高温线型号:UL AWM3122，线结构65/0.16mm，线外径2.7mm)。额定电流10至20A，配2.5平方米白色编织硅橡胶高温导线(高温导线型号:VDEH05SJ-K，导线结构为51/0.25mm，导线外径为3.65mm)。额定电流25至35A匹配国标4方形白色编织硅橡胶高温线(高温线型号:UL AWM3122，线结构56/0.30mm，线外径4.3mm)。额定电流40至50A，配国标6平方白色编织硅橡胶高温线(高温线型号:UL AWM3122，线结构84/0.30mm，线外径5mm)。

　　2)800W至1200W(含)及额定电流10A(含)以下应配1.5平方米白色编织硅橡胶高温线(高温线型号:UL AWM3122，线结构30/0.25m，线外径3mm)。额定电流10至20A，配2.5平方米白色编织硅橡胶高温导线(高温导线型号:VDEH05SJ-K，导线结构为51/0.25mm，导线外径为3.65mm)。额定电流25至35A匹配国标4方形白色编织硅橡胶高温线(高温线型号:UL AWM3122，线结构56/0.30m，线外径4.3mm)。额定电流40至50A，配国标6平方白色编织硅橡胶高温线(高温线型号:UL AWM3122，线结构84/0.30m，线外径5mm)。
